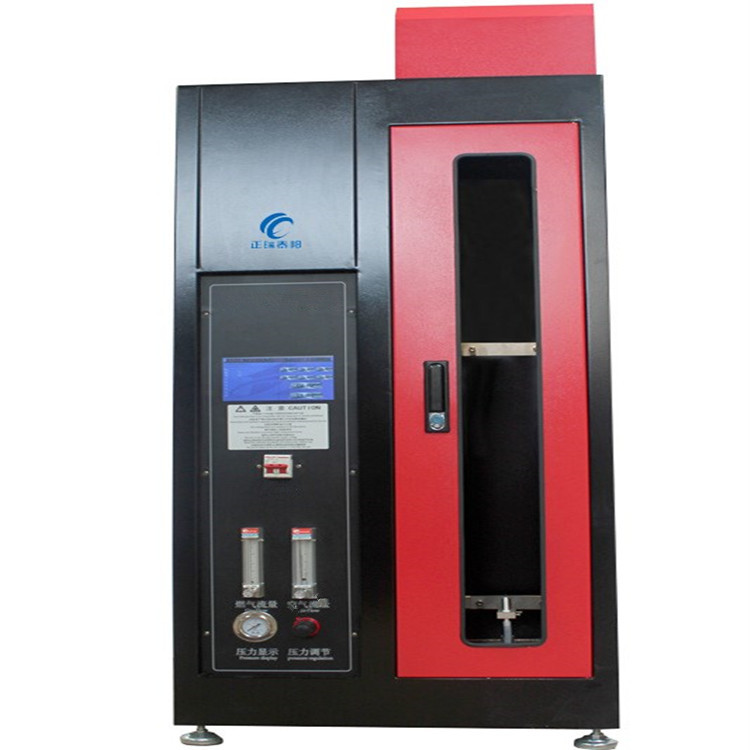

機臺型號：DJC-1型 單根電線電纜垂直燃燒測試儀

一.使用范圍
單根電線電纜垂直燃燒測試儀主要針對導體直徑大于0.8mm或截面積不小于0.5mm2)的單根電線電纜的可燃性能進行評定。適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、電氣連接件和輔件等電工電子產品及其組件部件的研究、生產和質檢部門。該款采用了GB18380.12-2008附錄B中關于空氣混合結構部分的推薦的產品結構，細節上也完全滿足質檢單位驗收需求。

二.功能特點
單根電線電纜垂直燃燒測試儀是采用規定尺寸的本生燈 (Bunsen burner) 和特定燃氣源 ( 丙烷 ) ，按一定的火焰高度和一定的施焰角度對呈垂直狀態的試品定時施燃，以試品點燃、燃燒的持續時間和燃燒長度等來評定其可燃性及著火危險性。

三.技術參數
1.七寸全彩可編程控制器觸摸屏+PLC控制,實現控制/檢測/計算/數據顯示多功能
2.自動化程度高：自動記錄試驗時間，自動顯試結果，自動計時，自動點火，施焰結束后本生燈自動退回,可選擇是否關閉燃氣
3.啟動時可選擇是否自動點火;啟動、停止、燃氣、計時、點火、保存、保存、排風均通過觸摸屏控制實現，指尖輕觸即可完成試驗
4.計時按鈕配合PLC自動記錄儲存燃燒耗時間
5.試驗時間系統自動記錄，并生成試驗結果
6.燃燒器：內徑Φ9.5mm±0.5mm
7.試驗傾角：45°式樣橫梁可前后移動，根據式樣粗細調節與本生燈的位置
8.火焰高度：20mm±2mm到190mm±1mm可調
9.施焰時間: 0-999.9s±0.1s可調
10.燃燒氣體: 95% 丙烷氣( 一般情況可采用液化石油氣代替 )
11.燃氣：采用高純度丙烷氣或石油液化氣（用戶自備）
12.被試驗電線電纜長度：600±25mm
13.被試驗電線電纜外徑：導體直徑大于0.8mm或截面積大于0.5mm2
14.本裝置應安放在不通風且溫度為（23±10）℃的環境中進行試驗
15.燃燒噴燈標準功率：1KW
16.電源電壓：220V/50Hz
17.燃氣流量：0-1L/min
18.空氣流量：1.5-15L/min
19. 箱體材料：鋼板靜電噴涂（可指定不銹鋼材質機箱）
20.設備外形尺寸：長60cm 寬45cm  高156cm

  四.設計標準
GB/T18380.1-2008、GB/T18380.11-2008、GB/T18380.12-2008、
GB/T18380.21-2008、GB/T18380.22-2008

五. 適用標準
IEC60332 、 GB/T19666-2005、  GB12972 、 GB13033 、  MT818、MT386、ISO5656

備注：標準推薦兩種火焰校準方式：
A.火焰內焰50～60mm，外焰170～190 mm
B.10g銅頭從100℃升溫到700℃時間為45±5S
如果用戶采用第二種方式驗證火焰，則需選配火焰校準裝置；前期采購可以暫不考慮火焰校準方式，后期如有需要可再加配。
